V1

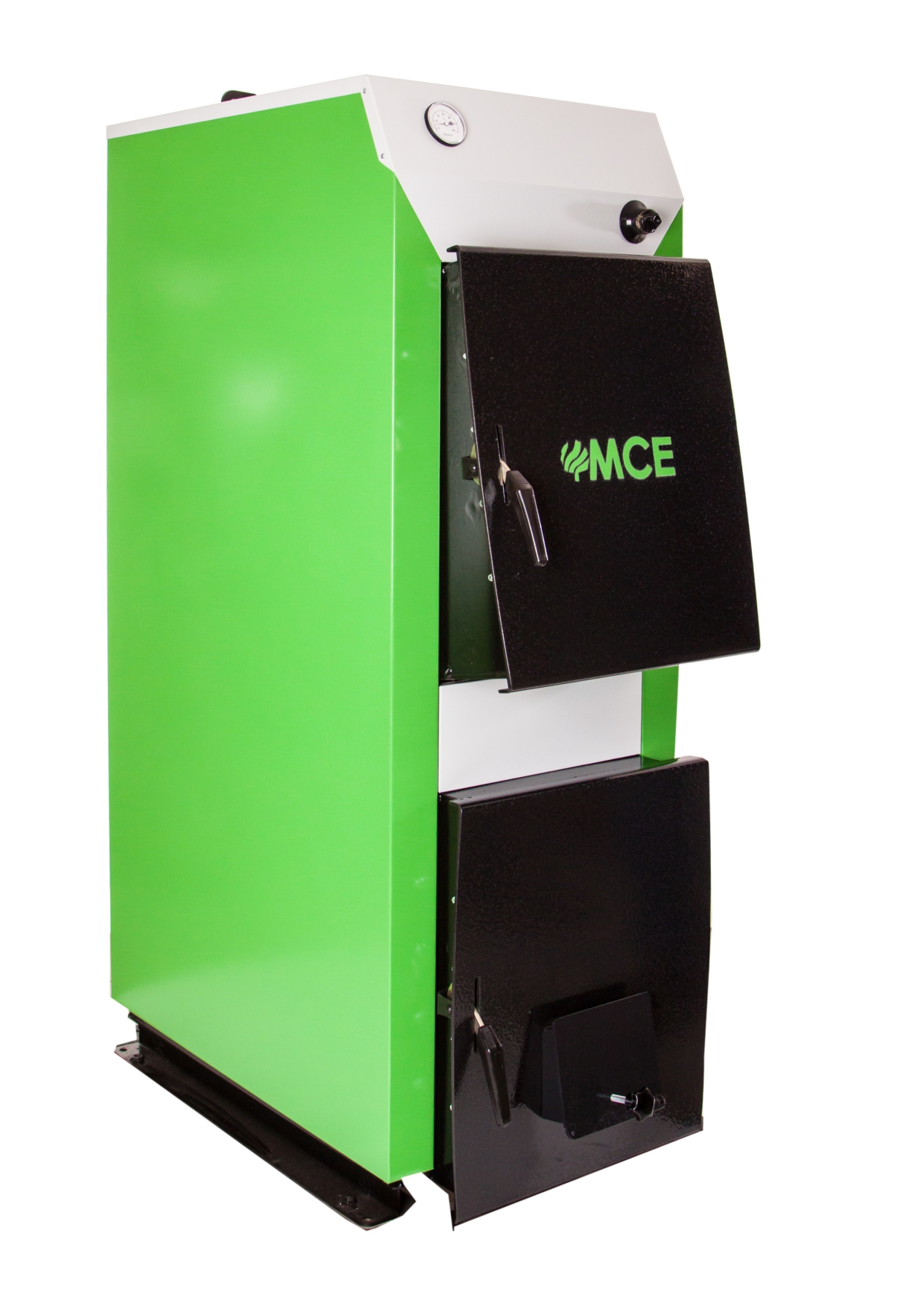

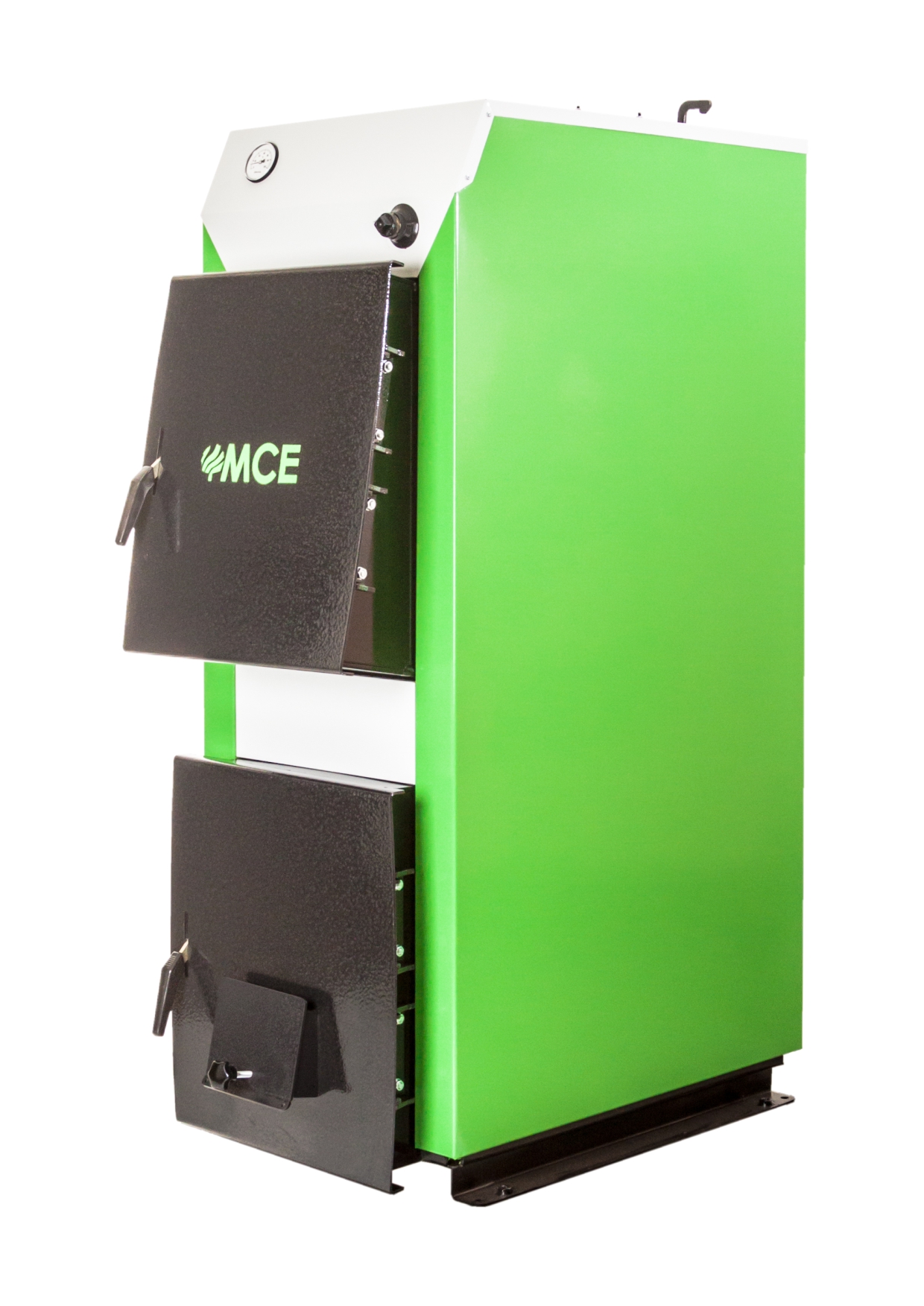

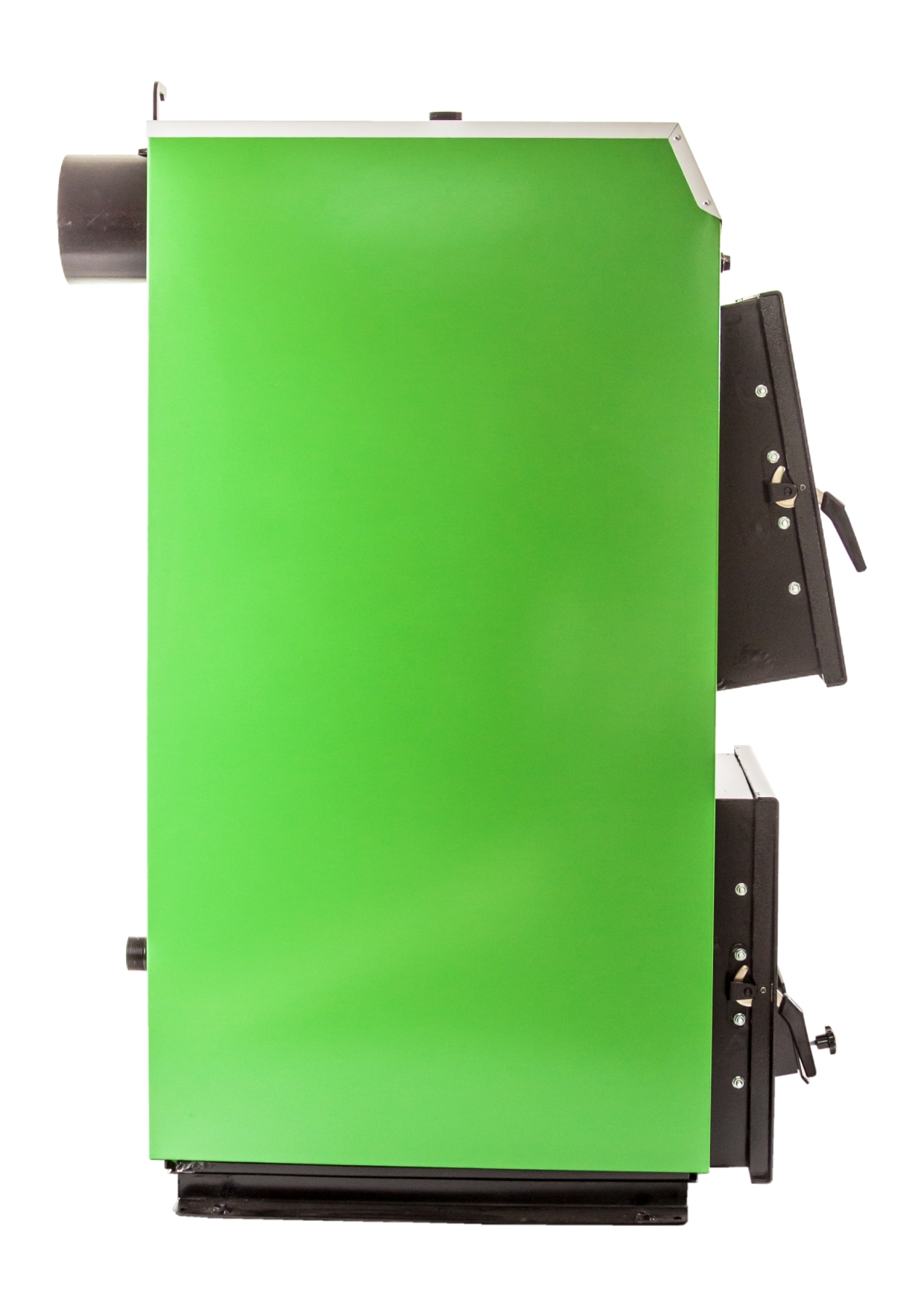

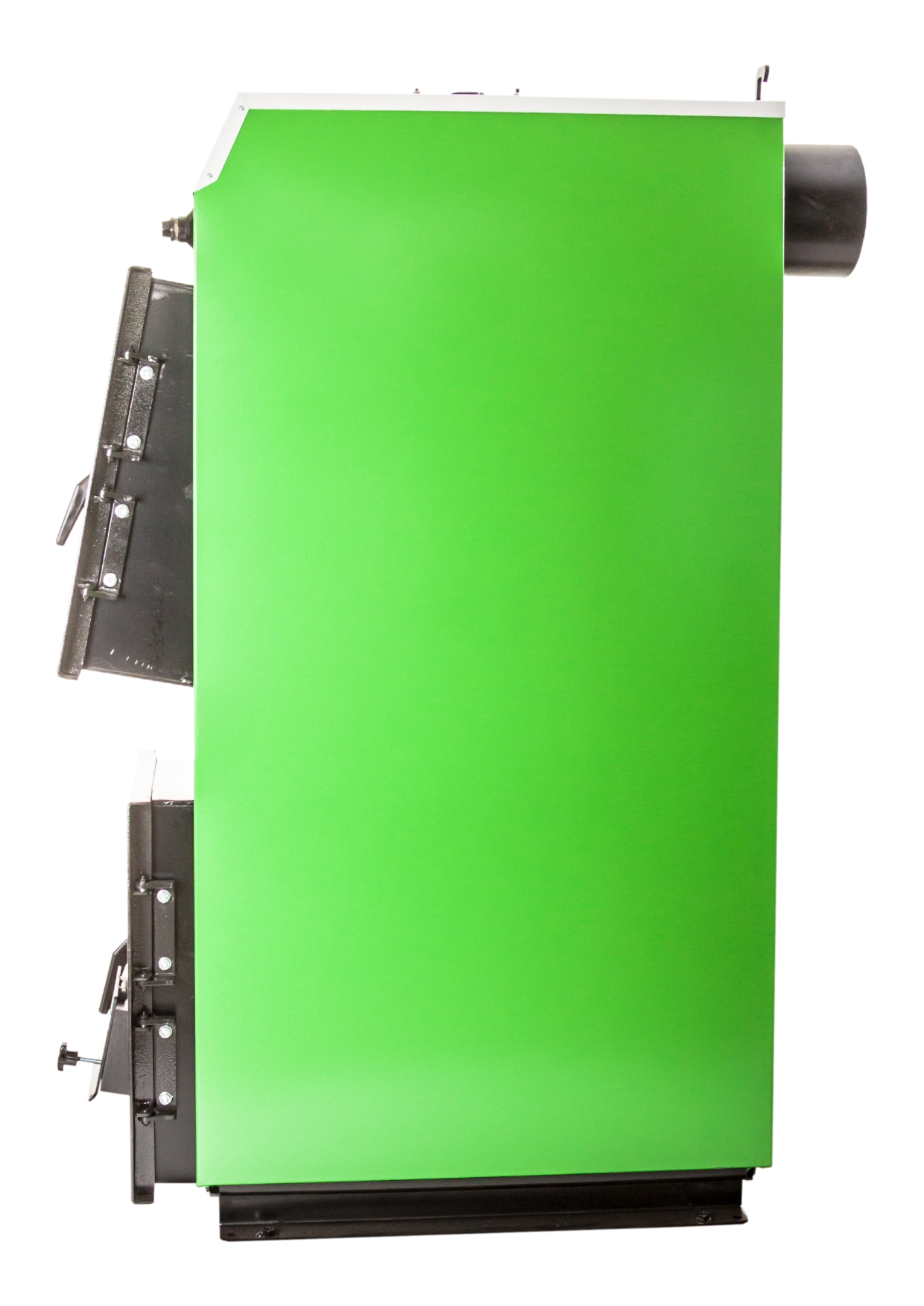

Kocioł na drewno, górnego i dolnego spalania. Piec ten jest nowością w gamie naszych produktów, opracowany w odpowiedzi na zapotrzebowanie rynkowe na tego typu urządzenia. Wyróżnia go komfort obsługi dzięki wdrożeniu dużej komory załadunkowej. Urządzenie przeznaczone zarówno do budynków jednorodzinnych jak i użyteczności publicznej.
Sterowniki:
MCE WBZ, RAPID 750 G1
Paliwo:
Drewno kawałkowe, brykiet drzewny, trociny, zrębki, pellet
Paliwo alternatywne:
Węgiel kawałkowy, mieszanka paliwowa
Opis
4 lata gwarancji na |
Wykonany z |

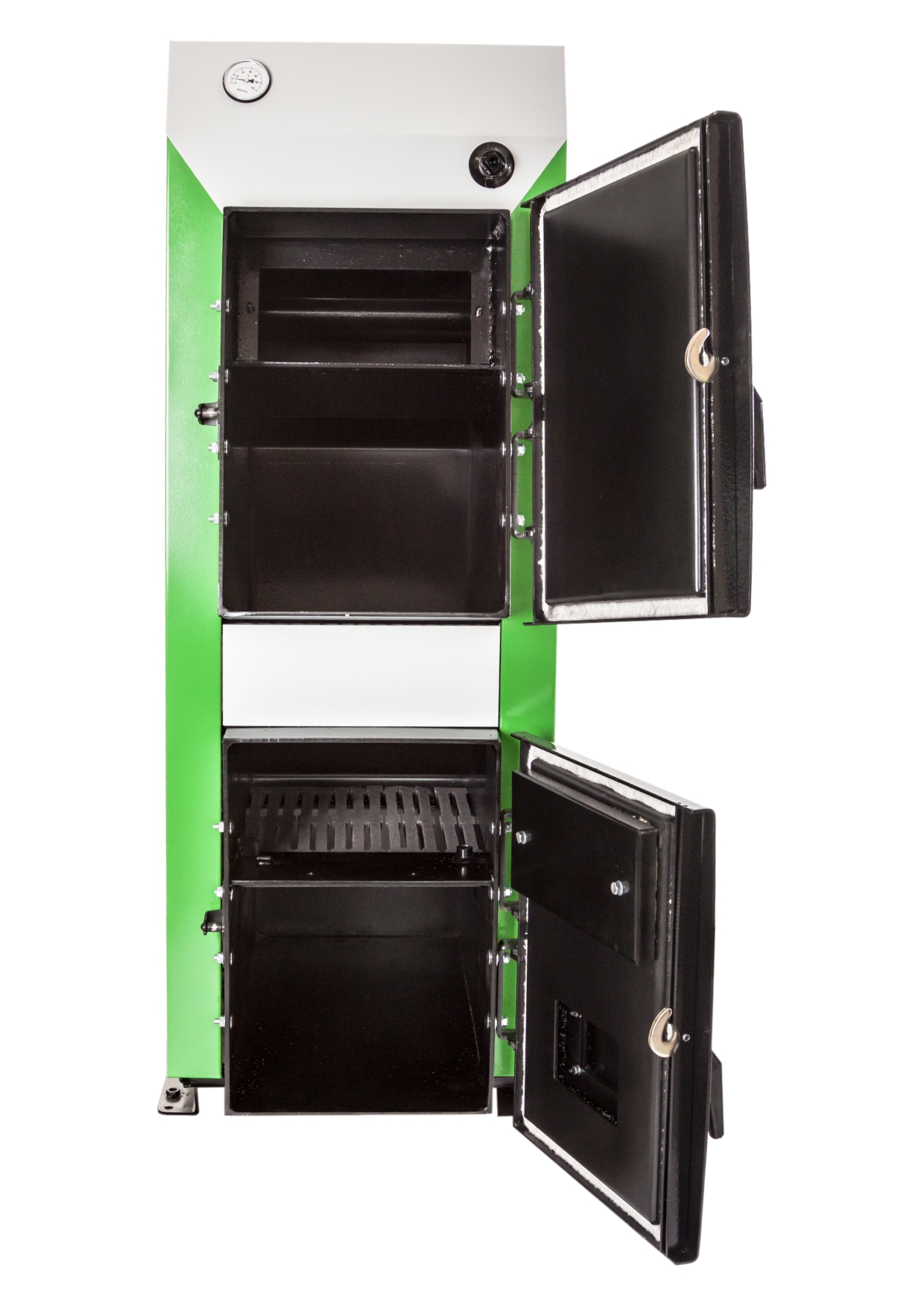

Żeliwny ruszt |

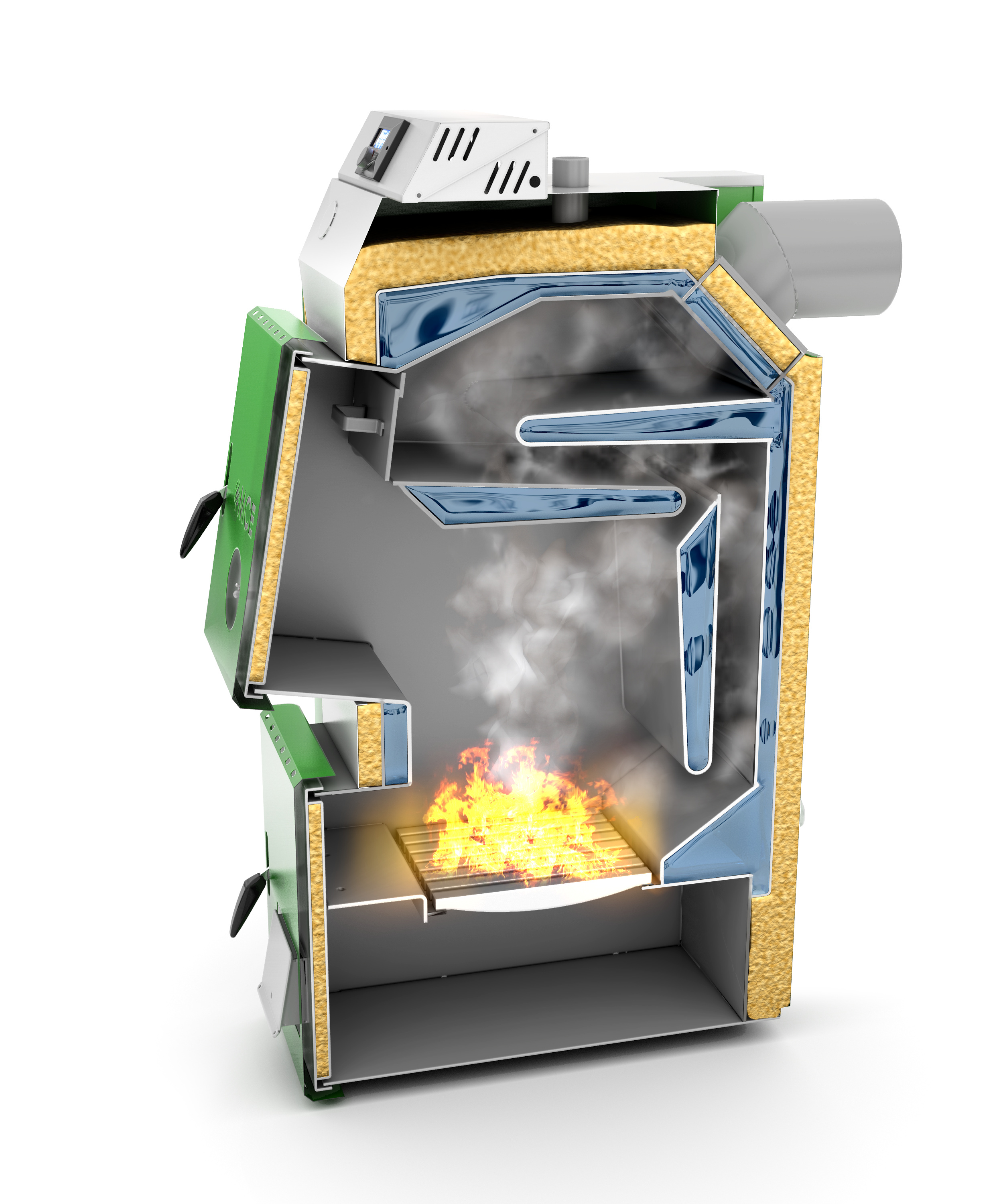

Trójciągowy wymiennik pionowy z turbulatorami spalin |
Praca dwusystemowa: górne i dolne spalanie |
Drzwiczki montowane wg indywidualnych preferencji(P+L) |
Główne paliwo – drewno – najtańsze źródło ciepła |
Technologia pionowo-poziomej konstrukcji wymiennika ciepła |

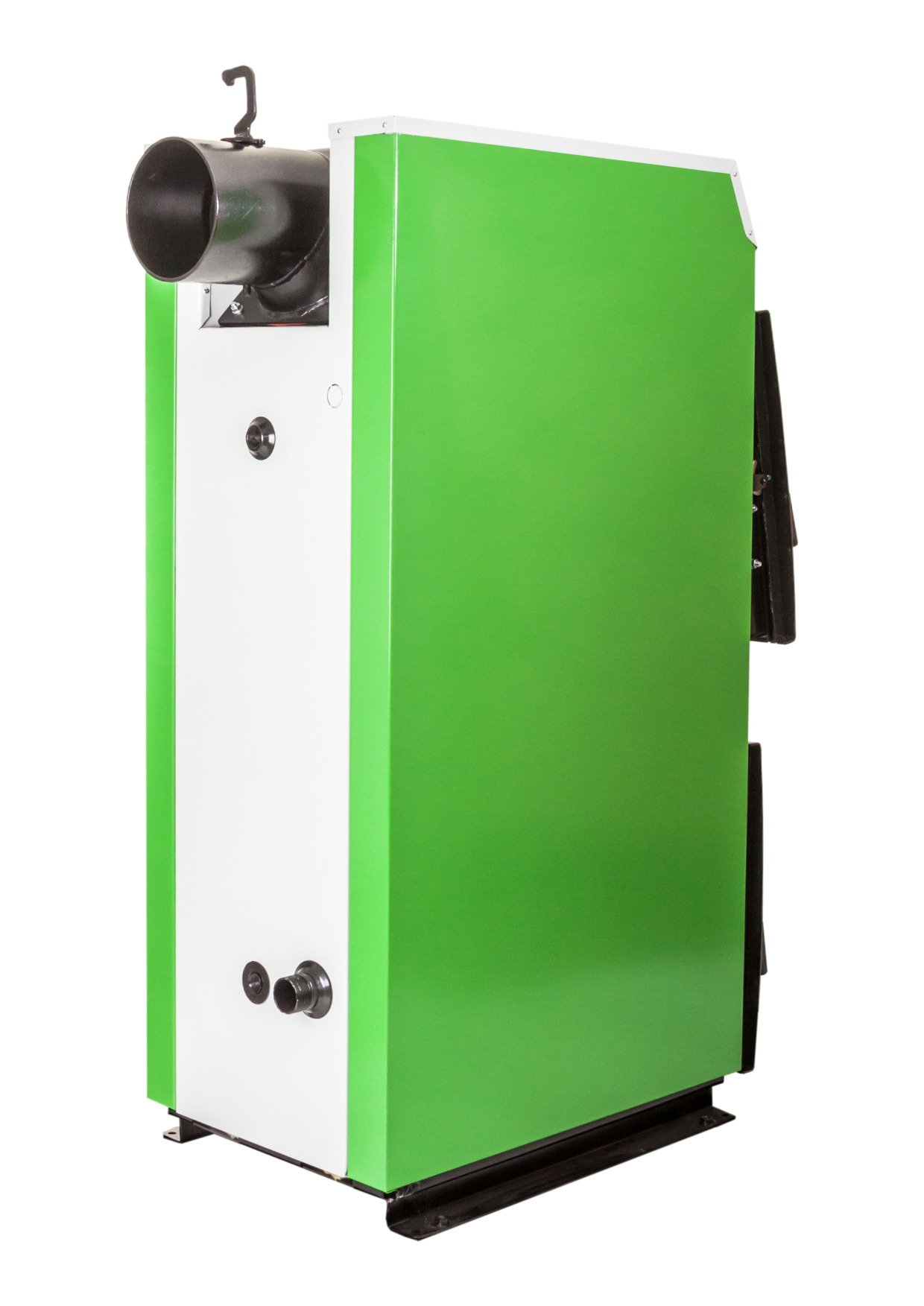

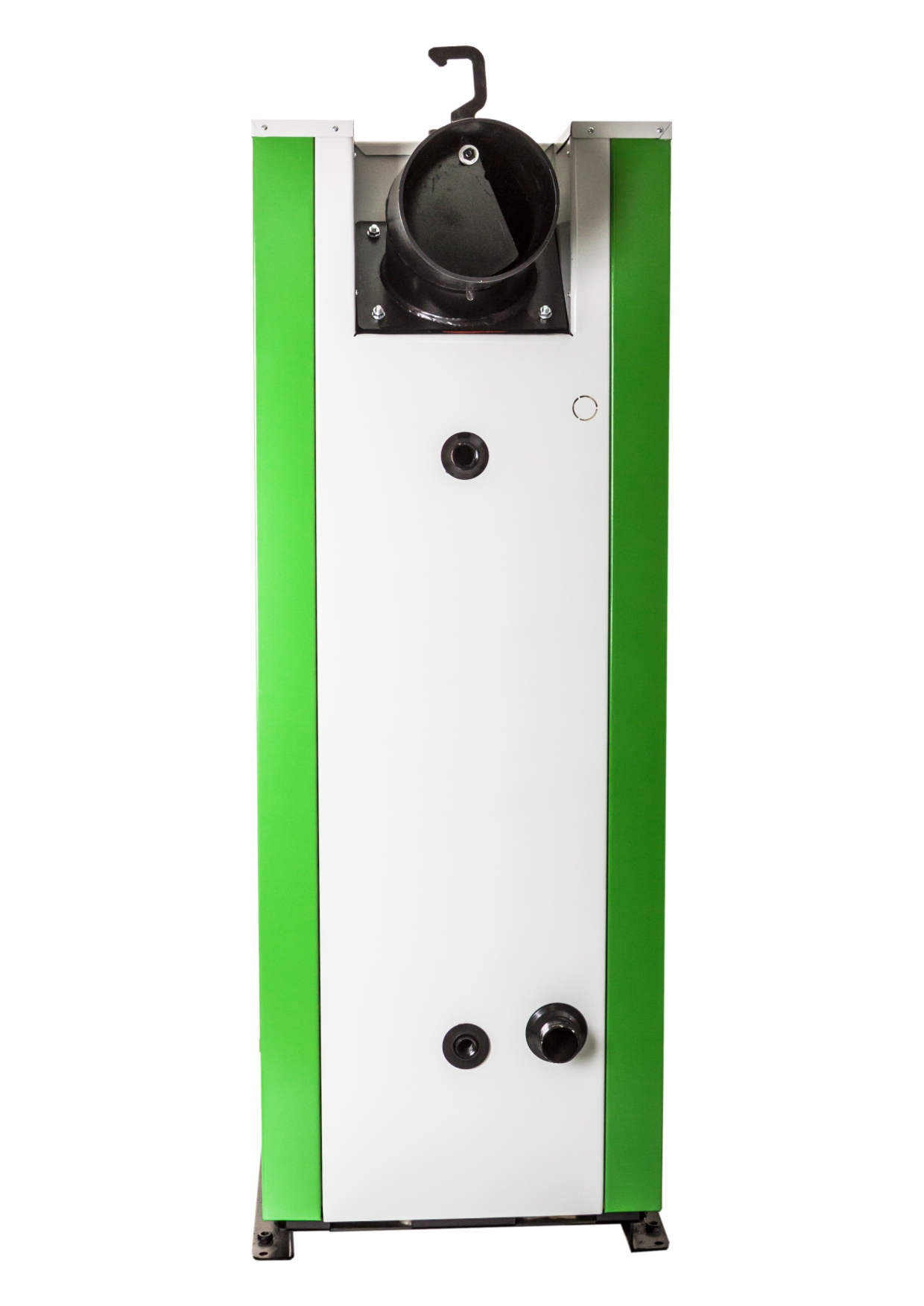

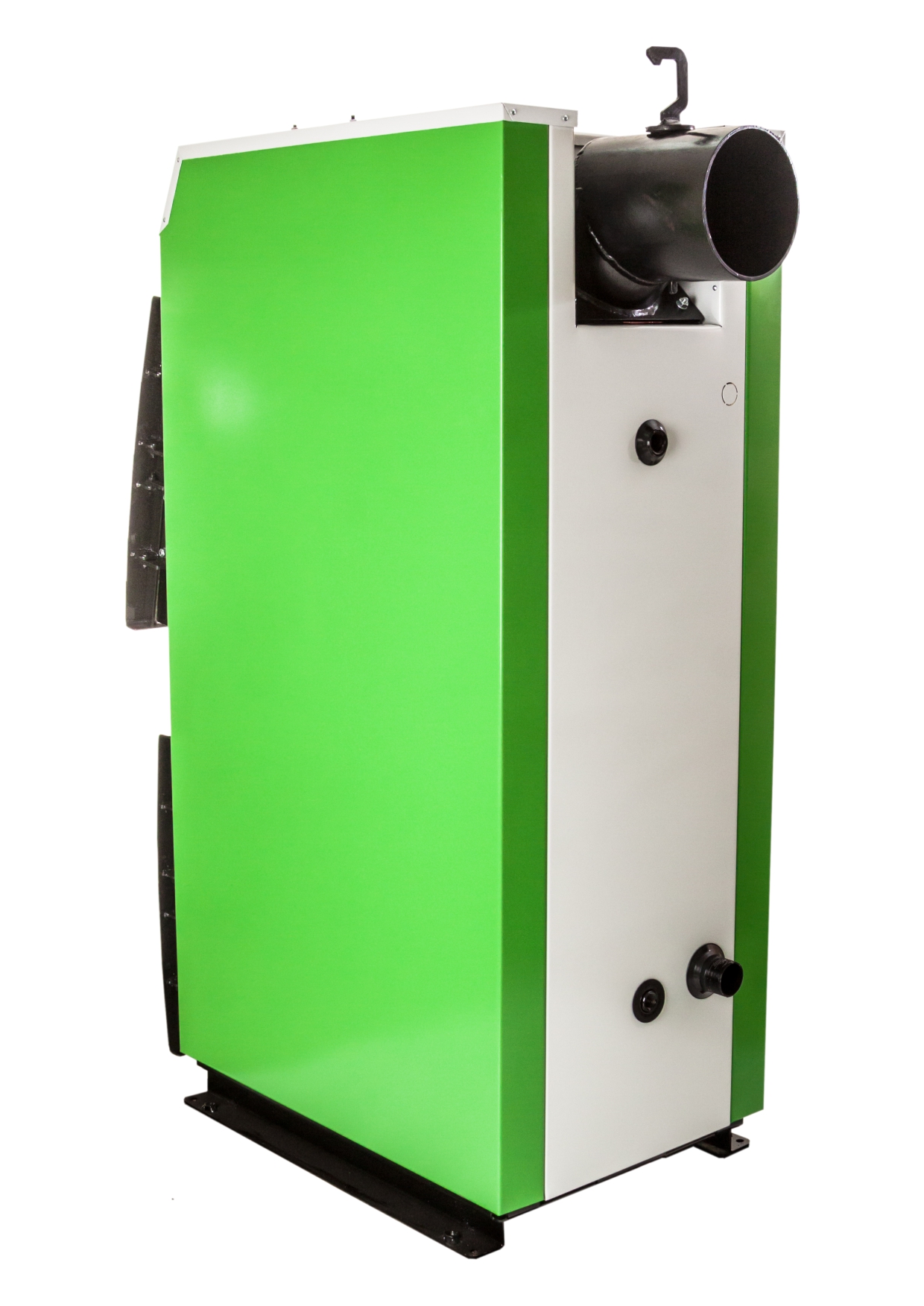

Specjalna konstrukcja czopuch umożliwia montaż w pionie lub poziomie |
Powiększona klapa załadowcza dostosowana do dużej komory paleniskowej |
Paliwa
Trociny
Pellet
Drewno kawałkowe
Dane techniczne
| Parametr | Jednostka | 24 | 30 | 36 |
| Zakres mocy nominalnej | kW | 18 – 24 | 24 – 30 | 30 – 36 |
| Powierzchnia grzewcza | m2 | 2,63 | 3,13 | 3,75 |
| Powierzchnia ogrzewanych pomieszczeń* | m2 | do 240 | 240 – 300 | 300 – 360 |
| Sprawność cieplna (optymalna) | % | 79 -84 | 79 – 84 | 79 – 84 |
| Max dopuszczalne ciśnienie robocze | Mpa | 0,15 | 0,15 | 0,15 |
| Wymagany ciąg spalin | Pa | 26 | 28 | 30 |
| Zalecana temp. wody grzewczej | st.C | 55 / 90 | 55 / 90 | 55 / 90 |
| Przekrój komina | cm2 | 250 | 280 | 320 |
| Min. wysokość komina | m | 7 | 8 | 9 |
| Wymiary czopucha** | Ø mm | 180 | 180 | 180 |
| Zasilanie | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Średnica zasilania i powrotu | mm | G 1 ½” | G 1 ½” | G 1 ½” |
| Masa kotła | kg | 300 | 325 | 370 |
| Pojemność wodna kotła | l | 80 | 92 | 105 |
| Pojemność komory załadowczej | l | 78 | 105 | 138 |
| Wysokość*** | mm | 1390 | 1390 | 1390 |
| Wysokość od podstawy do osi czopucha | mm | 1270 | 1270 | 1270 |
| Długość | mm | 1000 | 1120 | 1120 |
| Szerokość | mm | 490 | 490 | 600 |
| Głębokość komory spalania | mm | 430 | 560 | 560 |
